華碩ROG系列的顯示卡除了在效能表現有一定的水準之外，也常常都會加入一些跟一般顯示卡產品不同的特殊設計。而這次新推出的POSEIDON PLATINUM顯示卡上，不僅其中所搭載的GTX780繪圖晶片已經有預設的超頻調校，更特別的地方，就是其中的散熱模組除了具備雙風扇、均熱板以及大面積鰭片的空冷散熱設計之外，最主要的原因就是還特別預留了兩個水冷孔，讓喜愛極限超頻的玩家可以另外搭配水冷散熱器一起使用，使顯示卡可以達到更低溫的運作狀態，並省去重新改裝散熱裝置的麻煩。而這也正是為什麼這款顯示卡會命名為海神卡的原因啦！
| 海神卡硬體規格與散熱設計 |
華碩這次推出的ROG海神卡，外包裝還是老樣子，跟之前推出的ROG系列差不多。要是外盒可以做成三叉戟的樣子，那應該會顯示卡更有霸氣一點吧！
在外盒的背面可以看到這張顯示卡的重點規格，以及硬體結構的分解圖。
掀開外盒上蓋後，便可以看到顯示卡上的兩個散熱風扇。
上蓋內側裡面也有標示了這款顯示卡的幾項重點特色，其中最特別的一點，當然就是加入了水冷孔的設計，並且號稱搭配水冷散熱器之後，約可讓繪圖晶片的運作溫度降低24℃。另外一個主要特色，就是這款顯示卡在用料方面，也是搭載了華碩近來一直主推的超合金用料，號稱可以讓顯示卡的耐用度增加5倍之多。
接著就來看一下顯示卡的主體吧！這款海神卡的散熱器外殼也是採用了ROG一貫的紅黑配色，並有搭載兩顆8公分規格的九葉扇來加強散熱效果。
在顯示卡的外殼的右側上也有印上了POSEIDON字樣。
顯示卡的上方就是水冷孔的設計，而出廠的時候則會先加上外蓋，真的有需要用到水冷散熱器的時候，再打開來接上水管。
上方前側的地方則有設計了ROG的字樣，而且實際運作的時候，也會亮起紅色的呼吸燈。
在供電設計方面，這款海神卡跟公版的GTX 780一樣，還是維持了一組8Pin以及一組6Pin的電源設計。
輸出規格方面，則有提供了兩組DVI、一組HDMI以及一組DisplayPort的影音端子。
顯示卡的背面有特別加上了一片鋁質金屬背板，主要是用來加強PCB電路板的散熱效果以及減少板彎的情況。

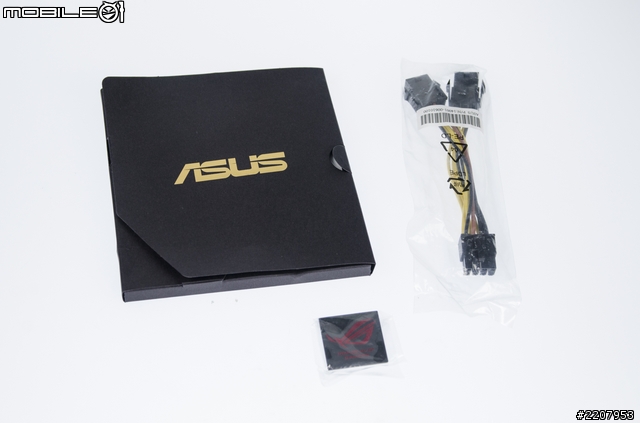

除了顯示卡主體之外，包裝內也有提供了一些配件。包含了一個配件盒、雙6Pin轉8Pin的電源轉接頭以及一張ROG品牌圖示的貼紙。
配件盒裡面則是裝著一片海神卡的驅動程式光碟以及安裝說明書。
接著卸下散熱器來看一下顯示卡的幾個主要元件。
裸卡正面一覽。
這款海神卡上是搭載了NVIDIA的GTX 780繪圖晶片，詳細型號為GK110-300-B1。
供電設計的部分，則是具備10相供電模組，並且是採用華碩主推的超合金用料來提升顯示卡的耐用度。
顯示卡上所搭載的DIGI+ VRM晶片，則是用來控制顯示卡的供電相數。
在顯示卡上一共搭載了12顆ELPIDA爾必達的GDDR5顯示記憶體顆粒，總容量為3GB。
再來看到散熱器模組的部分，上面則是具備了一根8mm和兩根6mm的銅質熱導管。
散熱器上採用了一個銅質的均熱板直接覆蓋在繪圖晶片上來做為主要吸熱元件，並且在記憶體以及供電元件的位置上，也有設置了導熱貼片來加強散熱效果。
這款海神卡比較特別的地方，就是除了具備一般空冷散熱設計之外，也有加入了水冷裝置，讓有需要的極限玩家可以自己外接水冷散熱器來加強顯示卡的散熱效果。若是不使用的話，也可以蓋上外蓋來防止雜物掉入。
從GPU-Z軟體中可以看到，這款顯示卡的預設時脈已經有稍微超頻一下，從原本公版的預設的863MHz超頻至954MHz，而且GPU Boost的設定也從原本的900MHz提升至1006MHz。至於記憶體運作時脈規格的部分，則是跟公版一樣維持在1502MHz的設定。
既然是這款顯示卡具備了水冷的設計，所以這次也特別向曜越借來一款型號為Bigwater 760 PRO的外接式水冷散熱器來實際測試一下。在接上水管之前，稍微看一下這款水冷散熱器的設計。
這款水冷散熱器如果要實際安裝在機殼裡面的話，則必須要占掉兩個5.25吋的安裝空間。
面板上有設計了一個風扇轉速的控制器，可以依照使用情況自行調整風扇轉數高低。
散熱器的水箱位置，轉開這上面的防水上蓋就可以加入水冷液，容量大約是270cc。另外，在加水之前，建議先裝好管線再加水會比較好用一點。
散熱器上所搭配的水冷幫浦，裡面搭載的是陶瓷軸承，流速規格為500公升/小時，噪音規格為16dBA，MTBF耐用度可達到80000小時。
水冷散熱排是採用鋁合金材質的散熱鰭片，並有黑化的處理。而在散熱排上除了原本的附上的風扇之外，還可以再自行加裝一個來加強散熱效果。
散熱排上的水管連結處，可接3分的水冷管線。
出廠時，散熱器則有預先搭載了一個轉速規格為1600~2400RPM的12公分的散熱風扇，實際運作時則會亮起藍色的LED燈。
也許是為了要搭配這次的ROG顯示卡，所以隨附的水冷液也是紅色。再填入水冷液的時候，建議是可以先裝到圖片上的填充罐，再慢慢加入散熱器的水箱裡面會比較保險一點。
顯示卡實際接上水冷管的模樣。
| 效能測試 |
這次再效能測試的部分，除了會測試預設時脈設定時的效能之外，另外也有透過華碩所提供的GPU Tweak工具軟體，將GPU BOOST設定調整到1200MHz，並接上水冷散熱器來進行測試。然而為了讓大家比較方便觀看，測試的數據一樣是用圖表的方式呈現，好讓網友可以更清楚看到這款顯示卡超頻前後的效能差異。底下一樣附上這次的測試零組件清單，給網友們做個參考囉！
處理器：Intel Core i7-4770K
主機坂：華碩MAXIMUS VI FORMULA
硬碟機：博帝PYRO SE 240GB固態硬碟
記憶體：G.Skill DDR3-1866 8GBx4
電源供應器：技嘉 1200W
作業系統：Windows 7 SP1 64位元
水冷散熱器：曜越Bigwater 760 PRO
| 3DMark軟體測試 |
在Fire Srike Extreme場景測試時，在預設時脈的狀態下，結果為4603分、實際將GPU BOOST設定調整到1200MHz時，結果為5244分。
在Fire Srike場景測試時，在預設時脈的狀態下，結果為8852分、實際將GPU BOOST設定調整到1200MHz時，結果為10136分。
在Cloud Gate場景測試時，在預設時脈的狀態下，結果為24889分、實際將GPU BOOST設定調整到1200MHz時，結果為26416分。
在Ice Storm場景測試時，在預設時脈的狀態下，結果為164479分、實際將GPU BOOST設定調整到1200MHz時，結果為169330分。
在Ice Storm場景測試時，在預設時脈的狀態下，結果為164479分、實際將GPU BOOST設定調整到1200MHz時，結果為169330分。
在Performance項目測試時，在預設時脈的狀態下，結果為12193分、實際將GPU BOOST設定調整到1200MHz時，結果為13712分。
在Entry項目測試時，在預設時脈的狀態下，結果為15776分、實際將GPU BOOST設定調整到1200MHz時，結果為17526分。
| Unigine Heaven 4.0軟體測試 |
解析度1920x1080，反鋸齒選項4X AA以及8X AA設定時，在預設時脈的狀態下，結果為64FPS和54.5FPS、實際將GPU BOOST設定調整到1200MHz時，結果為75.3FPS和63FPS。
| Unigine Valley軟體測試 |
解析度1920x1080，反鋸齒選項4X AA以及8X AA設定時，在預設時脈的狀態下，結果為77.8FPS和62.6FPS、實際將GPU BOOST設定調整到1200MHz時，結果為88.3FPS和70.7FPS。
| 大地長征之好戲登場Dirt Showdown遊戲測試 |
解析度1920x1080，反鋸齒選項4X AA以及8X AA設定時，在預設時脈的狀態下，結果為97.57FPS和91.43FPS、實際將GPU BOOST設定調整到1200MHz時，結果為113.29FPS和107.58FPS。
| 惡靈古堡6遊戲測試 |
解析度1920x1080，並將反鋸齒選項設定為FX AA時，在預設時脈的狀態下，結果為14438分、實際將GPU BOOST設定調整到1200MHz時，結果為16643分。
| 太空戰士14-AREALM REBORN遊戲測試 |
解析度1920x1080並將顯示選項開到最高設定時，在預設時脈的狀態下，結果為10613分、實際將GPU BOOST設定調整到1200MHz時，結果為11699分。
| 勇者鬥惡龍遊戲測試 |
解析度1920x1080並將顯示選項開到最高設定時，在預設時脈的狀態下，結果為14575分、實際將GPU BOOST設定調整到1200MHz時，結果為14784分。
| 刺客教條3遊戲測試 |
解析度1920x1080，各項顯示效果等級皆為非常高的設定時，在預設時脈的狀態下，每秒平均張數結果為97.41FPS、實際將GPU BOOST設定調整到1200MHz時，結果每秒平均張數結果為101.55FPS。
| 蝙蝠俠之阿卡漢的起源遊戲測試 |
解析度1920x1080，各項顯示效果等級皆為最高的設定時，在預設時脈的狀態下，每秒平均張數結果為111.43FPS、實際將GPU BOOST設定調整到1200MHz時，結果每秒平均張數結果為119.81FPS。
| 戰地風雲4遊戲測試 |
解析度1920x1080，各項顯示效果等級皆為最高的設定時，在預設時脈的狀態下，每秒平均張數結果為68.54FPS、實際將GPU BOOST設定調整到1200MHz時，結果每秒平均張數結果為82.24FPS。
| 末日之戰3 |
解析度1920x1080，各項顯示效果皆為非常高，反鋸齒為FXAA的設定時，在預設時脈的狀態下，每秒平均張數結果為56.05FPS、實際將GPU BOOST設定調整到1200MHz時，結果每秒平均張數結果為59.17FPS。
| 榮譽勳章之鐵血悍將 |
解析度1920x1080，將顯示選項開到最高的設定時，在預設時脈的狀態下，每秒平均張數結果為106.26FPS、實際將GPU BOOST設定調整到1200MHz時，結果每秒平均張數結果為117.34FPS。
| 實際運作溫度測試 |
這次的溫度測試將會分成三個部分，一個是單純使用空冷散熱器的狀態，另一個則是接上水冷散熱器後的溫度變化。最後一個部分便是接上水冷之後，並將GPU Boost數值超頻至1200MHz時的溫度表現。
空冷狀態
首先看到的是，當顯示卡只有使用空冷散熱器運作，而且系統在待機的狀況時，繪圖晶片溫度大約在31℃左右。而實際用Furmark軟體讓顯示卡達到滿載狀態時，繪圖晶片溫度則大約會控制在72℃左右。
水冷狀態
當顯示卡加裝水冷散熱器之後，系統在待機的狀況時，繪圖晶片溫度大約在26℃左右。而實際用Furmark軟體讓顯示卡達到滿載狀態時，繪圖晶片溫度則大約會控制在52℃以內。
水冷加上超頻設定的狀態
當顯示卡加裝水冷散熱器之後，並將GPU Boost數值超頻至1200MHz時，繪圖晶片的待機溫度大約在27℃左右。而實際用Furmark軟體讓顯示卡達到滿載狀態時，繪圖晶片溫度則也大約是控制在52℃以內。
試用總結
實際測試了這款海神卡之後，其實最明顯的感覺，就是在接上了水冷散熱器之後，雖然說沒有差到號稱的24度，但也差不多降了20度左右，而且即便是超頻過後，使用水冷散熱還是能將繪圖晶片控制在50度上下，散熱效果確實相當不錯。至於效能表現的部分，透過GPU Boost的調整之後，顯示卡的整體效能大約能比預設狀態再提升將近15~20%的表現，而且運作各項軟體時，也都還蠻穩定，不辜負ROG的名號。不過，這張ROG海神卡雖然具有很好的散熱設計以及超頻性能，但說真的，要多外接一個水冷真的不是一件容易的事情，特別是要裝進機殼的時候，水冷管線的以及散熱器所占用的空間，也都是需要諸多考慮的問題。而且更重要的一點，就是ROG產品本身的價格定位已經不低，要再加上一個三、四千的水冷散熱器，對一般使用者來說，吸引力還是很有限啊！
